•產品描述:
U3209A是一款高性能低成本PWM控制功率器， 適用于離線式小功率降壓型應用場合，外圍電路簡單、 器件個數少。同時產品啟動模塊內置高耐壓（500V） MOSFET可提高系統浪涌耐受能力。 與傳統的 PWM 功率開關不同，U3209A內部無 固定時鐘驅動 MOSFET ，系統開關頻率隨負載變化 可實現自動調節。同時芯片采用了多模式PWM控制 技術，有效簡化了外圍電路設計，提升線性調整率和 負載調整率并消除系統工作中的可聞噪音。此外，芯 片內部峰值電流檢測閾值可跟隨實際負載情況自動調 節，可以有效降低空載情況下的待機功耗。 U3209A集成有完備的帶自恢復功能的保護功能： VDD 欠壓保護、逐周期電流限制、輸出過壓保護、 過熱保護、過載保護和 VDD 過壓保護。
•主要特點:
集成12Ω，500V MOS l 集成 500V 高壓啟動電路 l 集成續流二極管 l 多模式控制、無異音工作 l 支持降壓和升降壓拓?fù)?/span> l 默認 14V 輸出（ FB 腳懸空） l 待機功耗低于 50mW l 良好的線性調整率和負載調整率 l 集成軟啟動電路 l 內部保護功能 ： Ø 過載保護 (OLP) Ø 逐周期電流限制 (OCP) Ø 輸出過壓保護 (OVP) Ø VDD 過壓、欠壓和電壓箝位保護
• 典型應用:

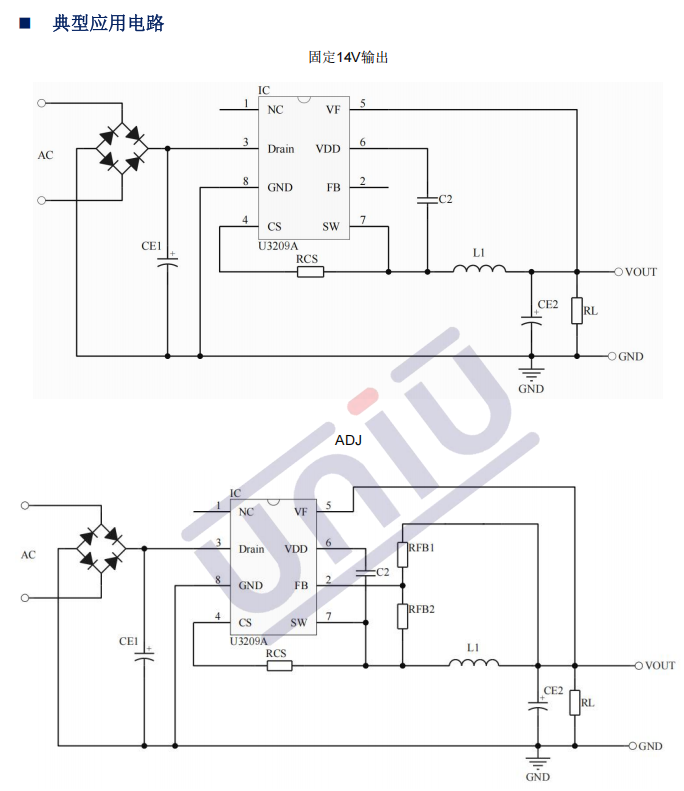

•典型應用電路
